1.Tổng quan

Tủ DB nhận điện từ tủ điện tổng (MSB) và cung cấp, phân phối điện đến các phụ tải

Tủ điện được thiết kế thành một hay nhiều ngăn (tùy theo thực tế sử dụng thiết bị): ngăn chứa MCCB tổng, ngăn chứa các MCB đầu ra tải....

Các thiết bị bên trong tủ được bố trí thuận lợi cho việc gá lắp, đấu nối, sửa chữa, vận hành và bảo trì tủ cũng như đảm bảo an toàn cho người vận hành.

2.Đặc điểm

v  Thông số kỹ thuật

o   Điện áp ngõ vào: 3 pha 380VAC

o   Điện áp ngõ ra: 1 pha 220VAC, 3 pha 380VAC

o   Tần số: 50 Hz

o   Điện áp cách điện: 690VAC

o   Dòng điện ngõ vào: theo nhu cầu thực tế thiết bị

o   Mật độ dòng điện: từ 1.5A đến 3A/mm2

o   Tiêu chuẩn áp dụng: IEC 64039-1, IEC 60947-2, IEC 61641

o   Cấp bảo vệ: IP42

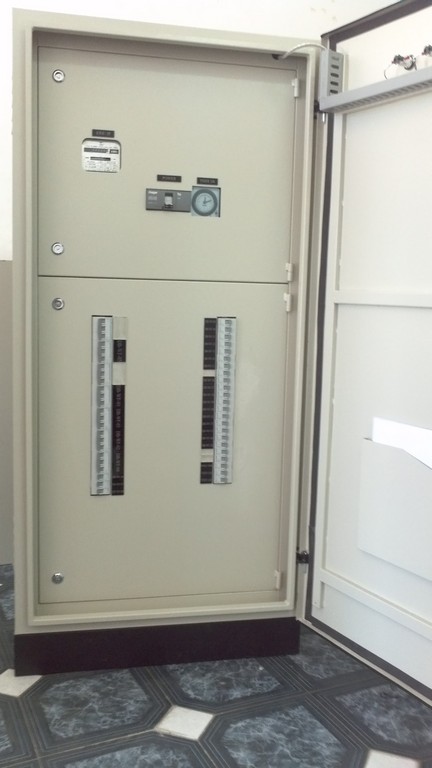

v  Đặc điểm bên ngoài

Ø Loại tủ: Đứng

Ø Vị trí lắp đặt: Trong nhà

Ø Kích thước: Theo nhu cầu cụ thể của các thiết bị

Ø Vật liệu vỏ tủ: Thép sơn tĩnh điện

Ø Độ dày tole: 1.5 hoặc 2 mm

o   Màu sơn: Kem nhăn (RAL 7032)

o   Tem/nhãn

·       Nhãn tủ: Mica

·       Nhãn thiết bị: Mica

o   Form tủ: 1

o   Số lớp cửa: 2

o   Khả năng tháo lắp: Các mặt lưng và mặt bên đều có khả năng tháo lắp

o   Ngõ vào cáp: Phía trên hoặc phía dưới

o   Ngõ ra cáp: Phía trên hoặc phía dưới

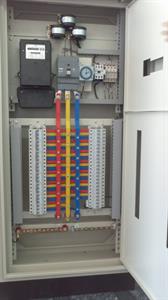

v  Kết cấu bên trong tủ

Ø  Thiết bị đóng cắt: Schneider, Siemens, Mitsubishi, LS, Hager, Hyundai …

Ø  Kết nối giữa các thiết bị:

·       Busbar: Đồng, được bảo vệ co nhiệt hoặc mạ kim loại

·       Cáp điện: Cadivi

3.Phạm vi ứng dụng

Tủ điện phân phối DB được sử dụng trong các mạng điện hạ thế, lắp đặt tại phòng kỹ thuật các tầng trong tòa nhà, phòng kỹ thuật của các thiết bị trong nhà máy,
